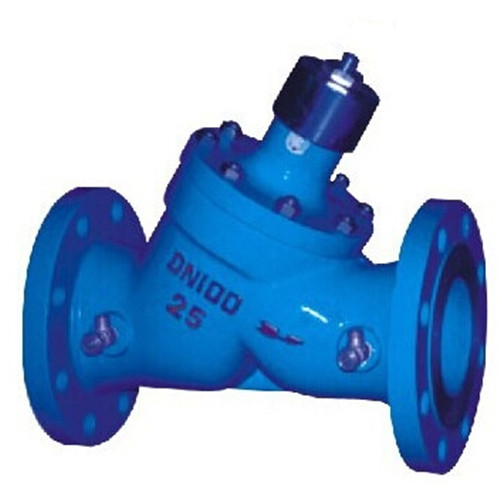

產品名稱：多功能三合一止回閥
產品型號：JHL41X
產品口徑：DN50-350
產品壓力：0.6~10.0Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等
工作溫度：-196℃-650℃
聯系電話：15901687301
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
多功能三合一止回閥概述：
1 、用一個閥門 , 可以圓滿地完成三種功能：無水錘止回閥、閘閥、平衡閥。
2 、泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。
3 、通過調節開度，可以調節泵的輸出量。
4 、裝有指示器，可以用眼睛確認閥門的開啟度。
5 、密封墊用丁腈橡膠制作，因而根本不會泄漏，可以吸收沖力。
6 、彈簧是用不銹鋼制作，因而具有很強的耐蝕性。
7 、可節約水量的設備材料和費用，縮小安裝空間。
8 、由于形狀和結構高等成流線型，因而壓降很小。
9 、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
10 、水平管道，垂直管道上均可安裝。
多功能三合一止回閥結構及工作原理：
三合一止回閥安裝在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝水，二次供水管道的泵出口上，用來防止泵停止運轉而引起的管道內的介質倒流。
多功能三合一止回閥主要外形尺寸：
公稱通徑
DN |
安裝方式 |
閥長
L(mm) |
法蘭直徑
(mm) |
開啟高度
H(mm) |
螺栓孔中心距
(mm) |
螺栓孔數＊直徑 |
重量
kg |
|
50 |
法蘭連接 |
230 |
160 |
210 |
125 |
4*18 |
16 |
|
65 |
290 |
180 |
250 |
145 |
4*18 |
24 |
|
80 |
310 |
195 |
290 |
160 |
8*18 |
35 |
|
100 |
350 |
215 |
320 |
180 |
8*18 |
50 |
|
125 |
400 |
245 |
380 |
210 |
8*18 |
72 |
|
150 |
480 |
280 |
420 |
240 |
8*23 |
98 |
|
200 |
550 |
335 |
500 |
195 |
12*23 |
150 |
|
250 |
620 |
405 |
680 |
355 |
12*25 |
230 |
|
300 |
700 |
460 |
730 |
410 |
12*25 |
390 |
|
350 |
787 |
520 |
830 |
470 |
16*25 |
500 |
